Question

напишите пожалуйста алгоритмы к исполнителю "Стрелочка" по теме ветвление

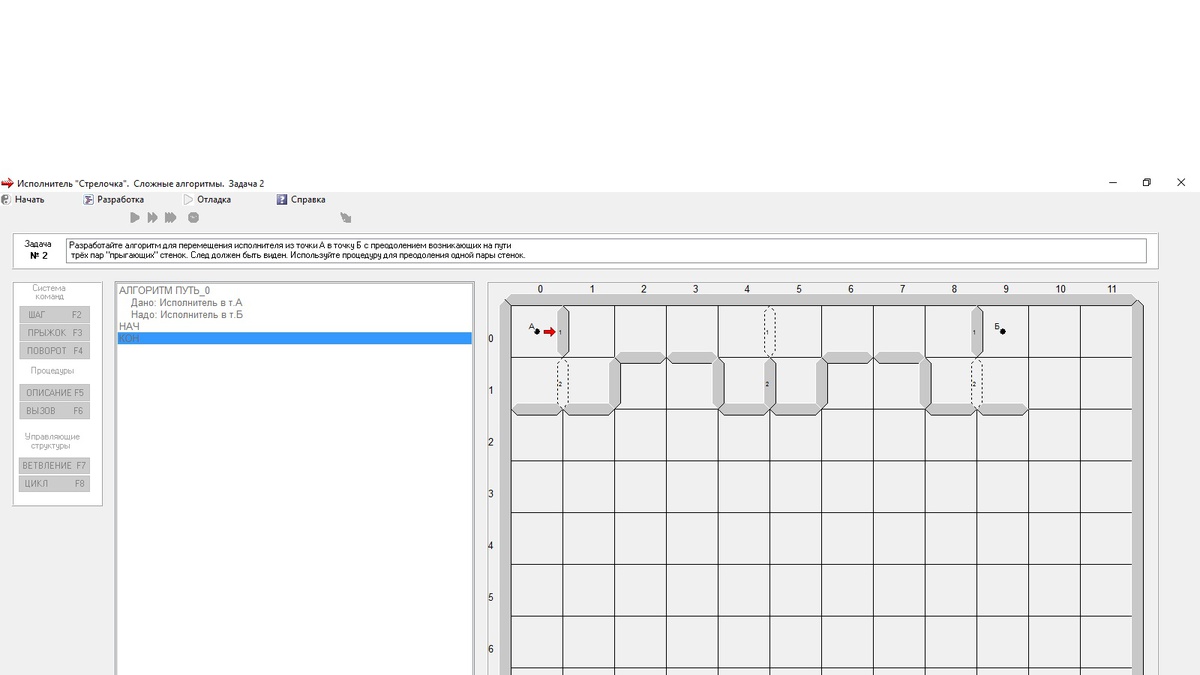

во 2 задании есть прыгающие стенки

Answer 1

Скриншоты во вложениях.

Увы, исполнитель не понимает команды "повтори n раз" или подобной, поэтому приходится писать одно и то же несколько раз.
Кроме этого, поворот есть только в одну сторону (против часовой стрелки, или налево). Чтобы не писать ПОВОРОТ ПОВОРОТ ПОВОРОТ для сокращения записи введена процедура Направо.


Кратко о том, что происходит:

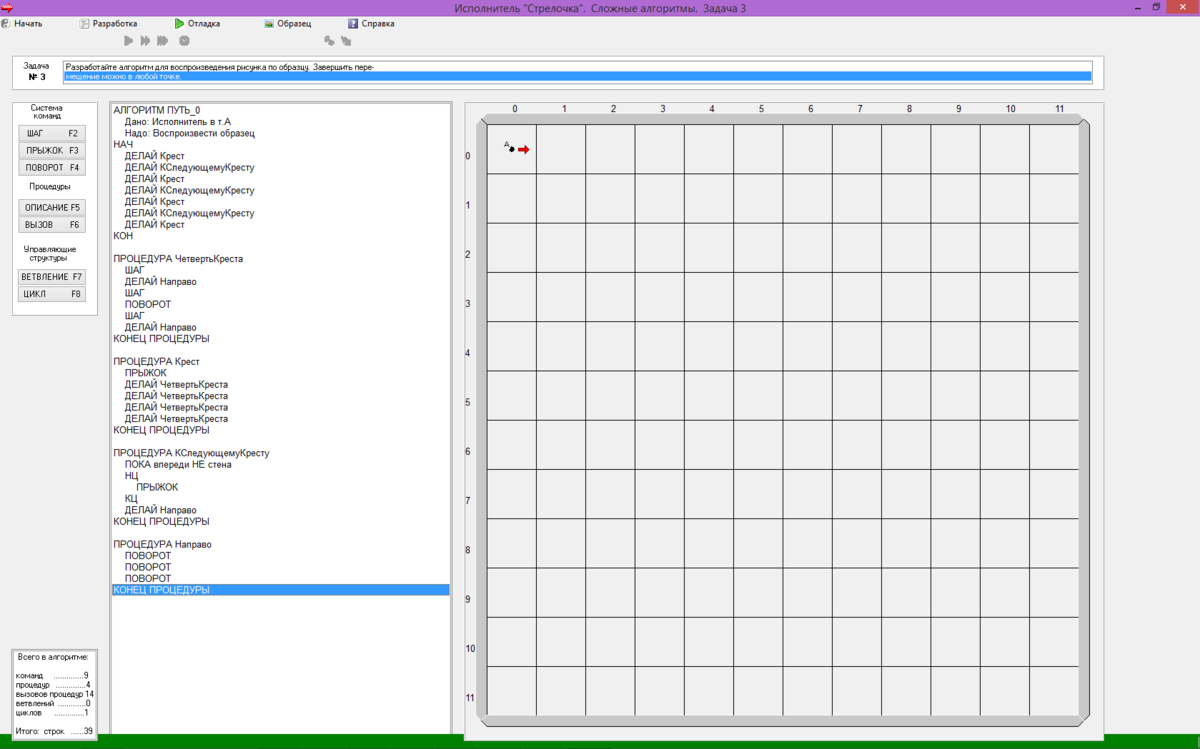

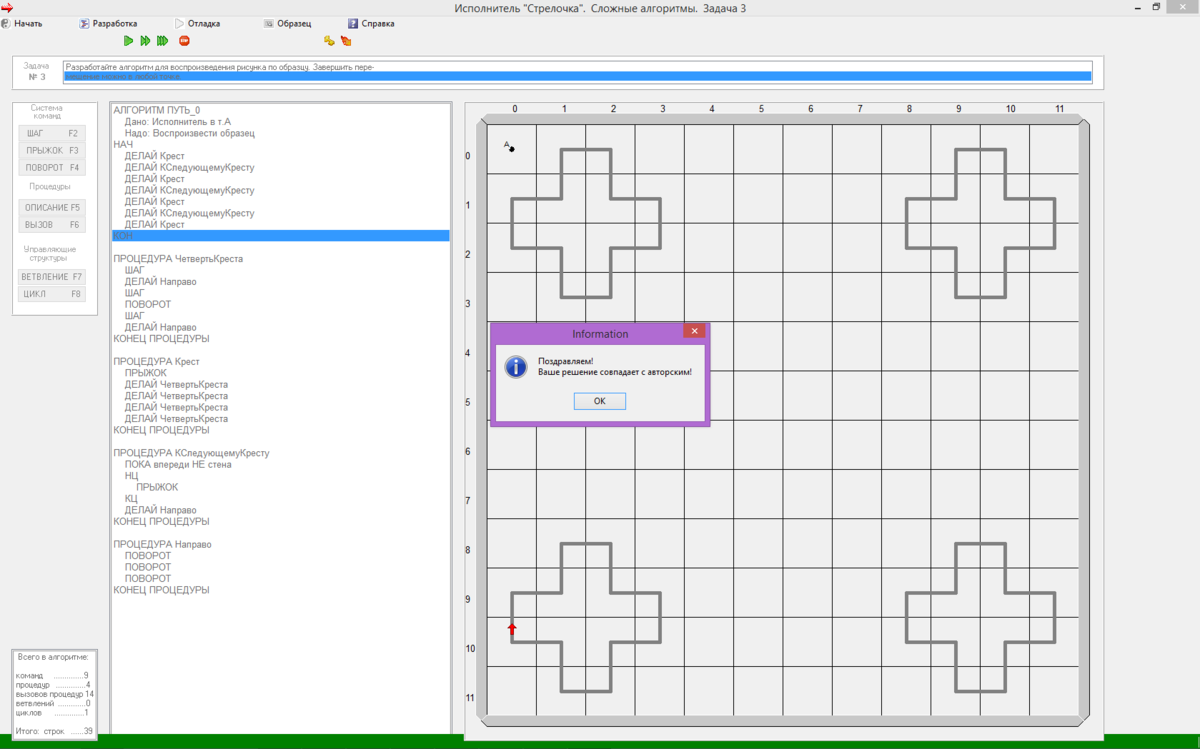

Задача 3 (об орнаменте):
Необходимо нарисовать 4 одинаковых креста. Понятно, что писать кусок кода (достаточно длинный) 4 раза подряд утомительно, да и ошибок можно наделать. Поэтому всё спрятано во вспомогательный алгоритм.
Если присмотреться дальше, то рисование креста тоже состоит из рисования четырёх одинаковых частей вида $overline{phantom{d}}|underline{phantom{j}}$.
Чтобы перейти к рисованию следующего креста, идем вперед, пока не дошли до стенки, и поворачиваемся.

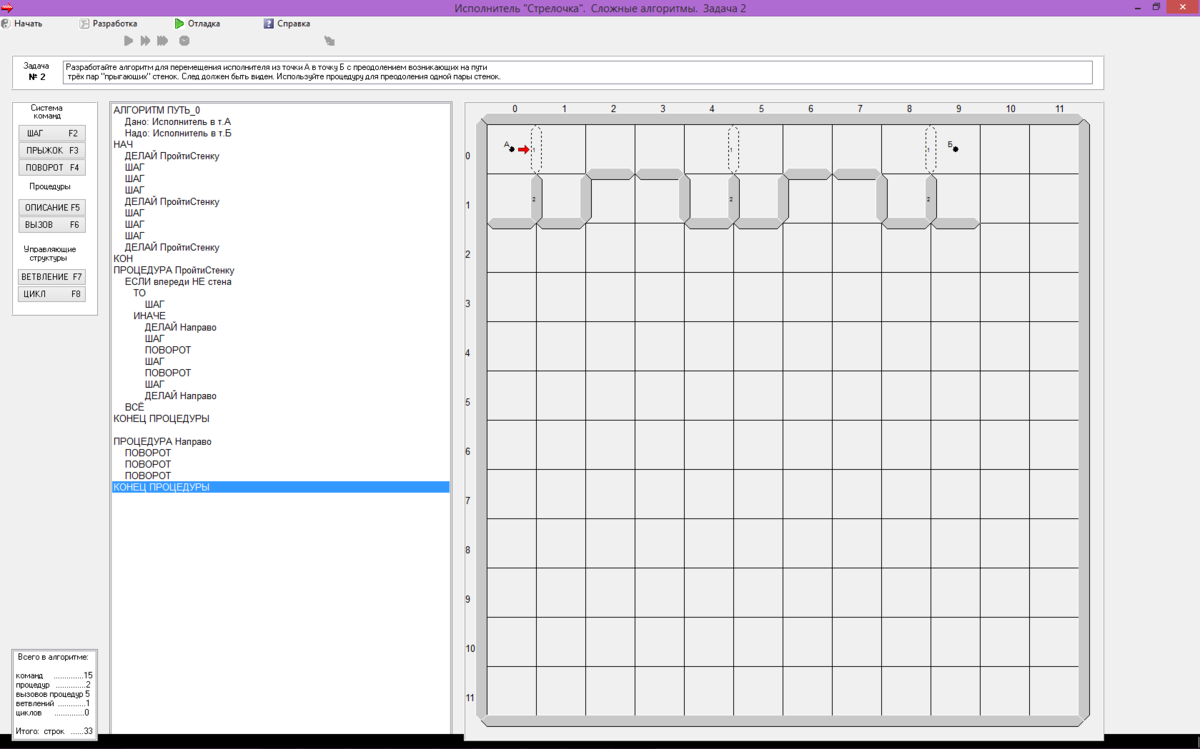

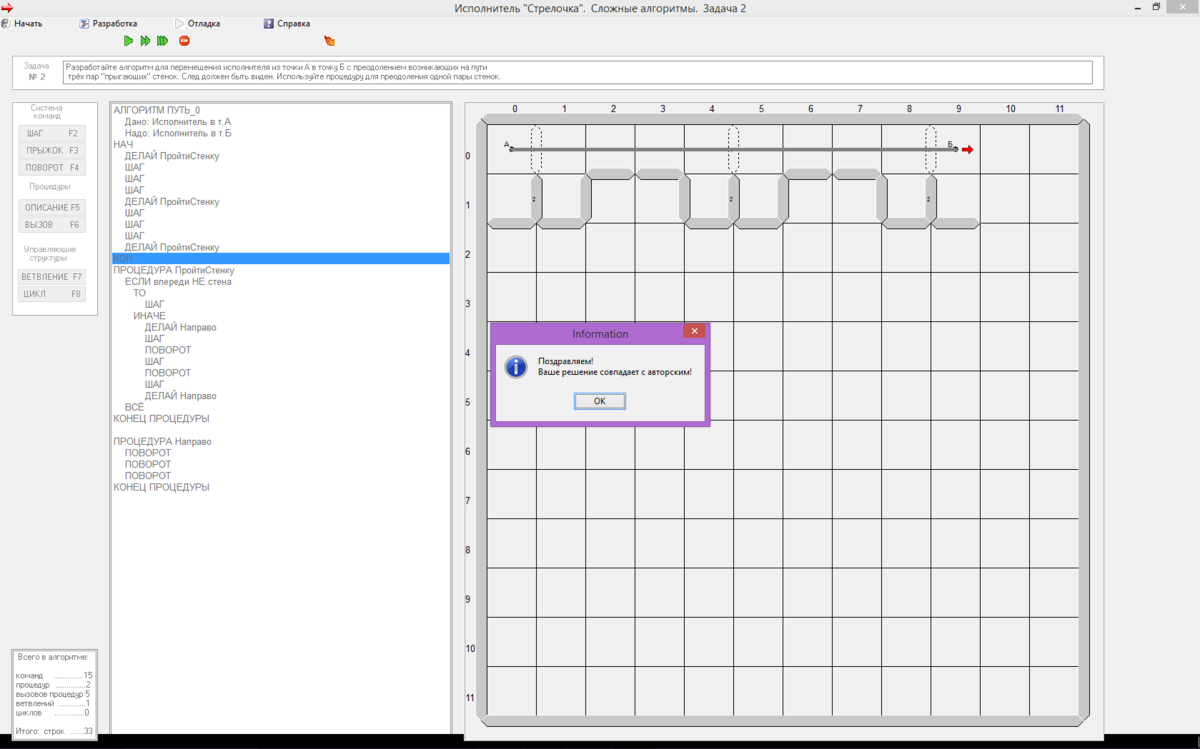

Задача 2 (о стенках).
Тут всё проще. Если перегородка внизу, то можно просто делать шаг вперёд. Иначе - надо её обойти.

P.S. Сайт сжимает посылаемые картинки, но если увеличивать масштаб - текст на скриншотах можно разглядеть.

Удачи!

Answer 2

а нельзя ли зациклить этот алгоритм где стенки?

Answer 3

Т.е. не задавать кол-во шагов между стенками и кол-во стенок, а написать цикл? Можно, но получится совсем некрасиво.
