Question

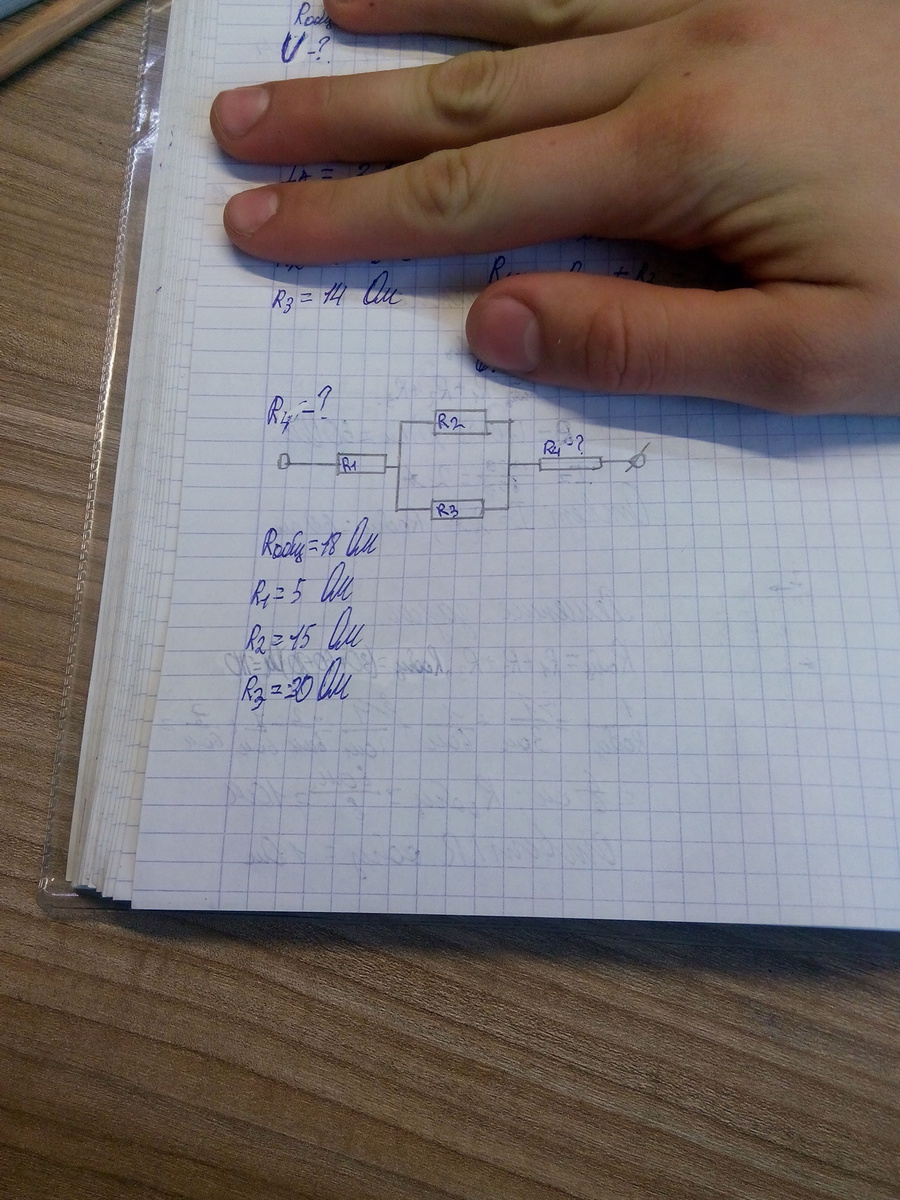

Физика(задача) На фотографии все изображенно. Выручайте)
Соеденение тоже укажите пожалуйста при ответе. Буду благодарен.

Answer 1

Итак, мы тут видим, что сопротивления R1, R23 и R4 соединены последовательно, а R2 и R3 - параллельно. (R23 - общее сопротивление 2-го и 3-го сопротивления).
Для начала определим сопротивление R23 по следующей формуле:

R23 = (R2*R3)/(R2+R3)=10 Ом
Так же нам априорно дано общее сопротивление, которое находится по формуле:
Rобщ=R1+R23+R4
Отсюда R4=Rобщ-R1-R23=3 Ом
Ответ: 3 Ом
