Question

Какова сила тока в резисторе R4, если ЭДС батареи 3 В, внутреннее сопротивление 0,5 Ом, R1=R2=1,75 Ом,  R3=2 Ом, R4=6 Ом.

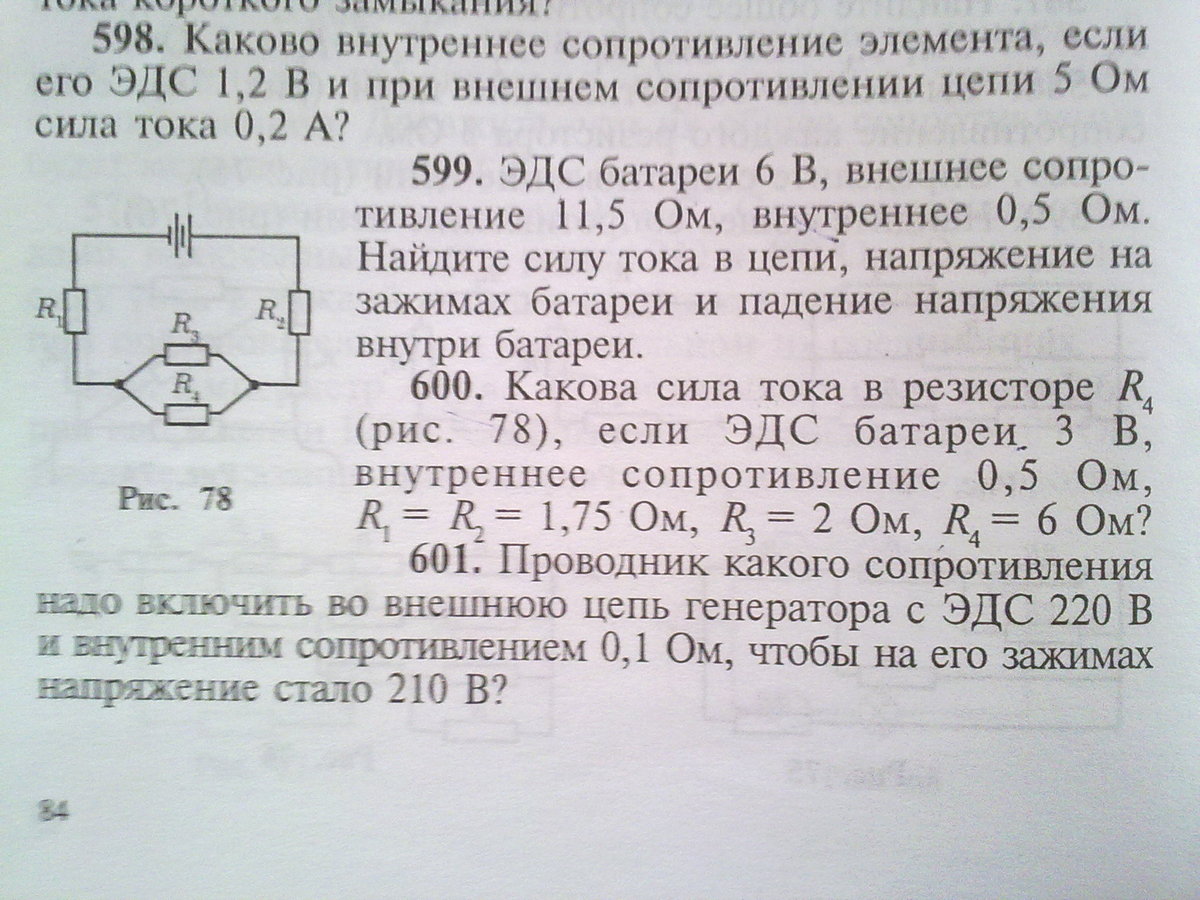

В Вложении это рис 78

Answer 1

Параллельное сопротивление сопротивлений R3 и R4

R' = R3*R4/(R3 + R4) =2*6/(2 + 6)  = 1,5 Ом

Общее сопротивление цепи

R(o) = R1 + R' + R2 + r = 1.75 + 1,5 + 1,75 + 0,5 = 5,5 Ом

Общий ток

I = E/R(o) = 3/5,5 = 0,546 A

Падение напряжения на параллельных резисторах

U = I*R' = 0,546*1,5 = 0,818 В

Ток через R4

I4 = U/R4 =  0,818/6 = 0,136 A
