Question

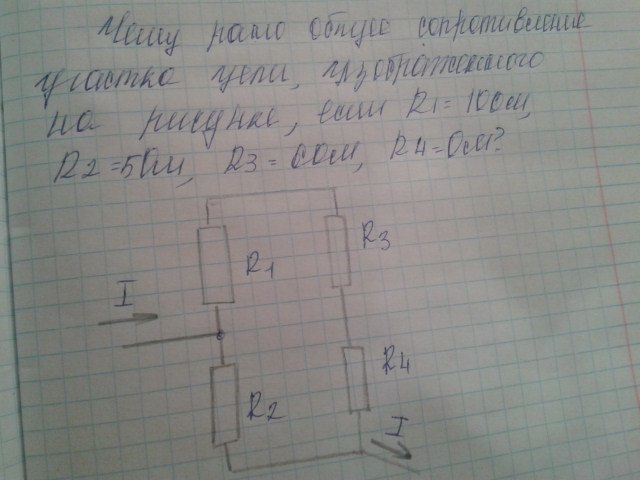

Чему равно общее сопротивление участка цепи, изображенного на рисунке,если R1=10 Oм, R2=5 Ом,R3=6 Ом, R4 = Ом?

Answer 1

R1, R3 и R4 соединены последовательно - > R134 = R1 + R3 + R4
R2 соединен с R134 параллельно -> 1/Rвсейцепи=1/R2 + 1/(R1 + R3 + R4). Приводишь к общему знаменателю и получается обратное значение общего сопротивления. Остается только применить свойство пропорции и найти значение
