Question

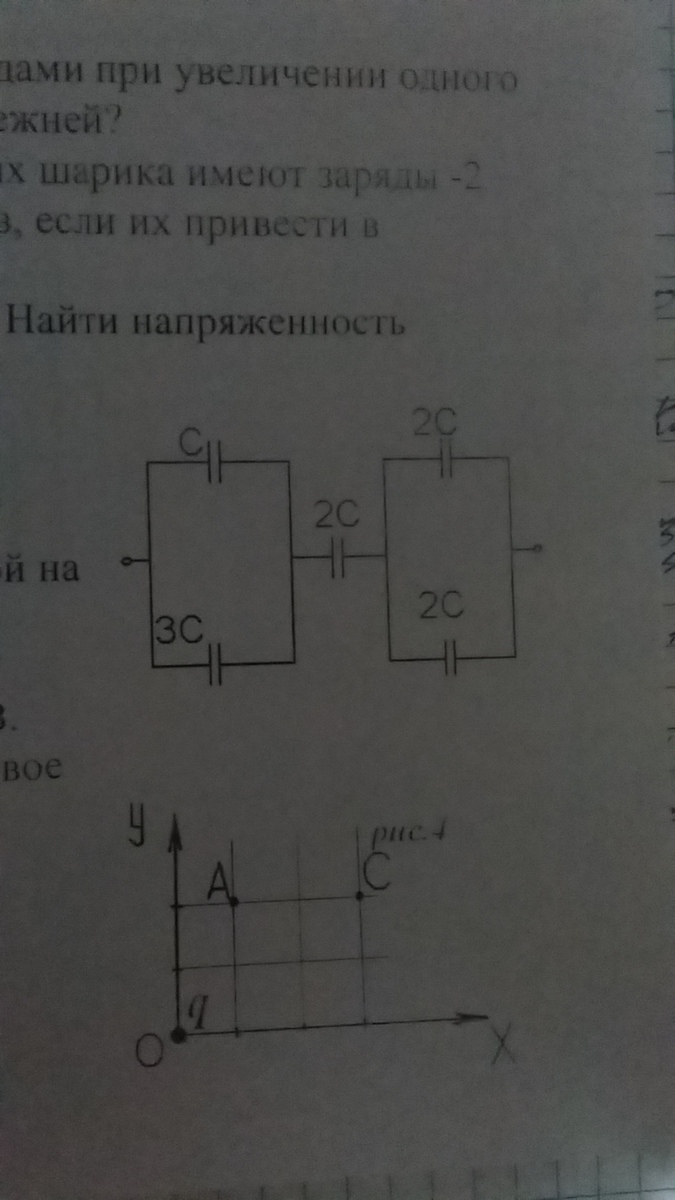

Найти ёмкость системы конденсаторов, изображенной на рисунке.

Answer 1

паралельные эмкостя складываются,  последовательные расчитываем по формуле с1*с2/с1+с2 плучаем:
- паралельные с+3с = 4с
 - парал  2с+2с = 4с
получаем последовательно вкл. 4с , 2с,   4с
последовательные 4с * 4с/4с+4с = 2с затем 2с*2с/2с+2с = с
( если эмкость двух конденсаторов одинаковая при последовательном вкл. то общая эмкость будет иметь с/2 половина эмкости. Для активных сопротивлений также но при паралельном включении )
