Question

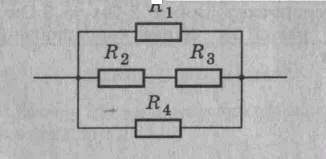

вычислите общее сопротивление участка цепи, изображенного на рисунке, если R1= 6 ом, R2= 3 ом, R3= 5 ом. R4= 24 ом.

Answer 1

2 и 3 соединены последовательно. R2,3=R2+R3=3 Ом+ 5 Ом=8 Ом. Дальше. R1,R2,3 и R4 соединены параллельно. 1/R=1/R1+1/R2,3+1/R4=1/6+1/24+1/8=1/3. Отсюда R общее = 3 Ом.
