Question

Постройтел логические схемы по формулам
F=AvB&C,если A=1,B=0,C=1
F=(AVB)&(CVB),если A=0,B=1,C=0
F=(A&B&C),если A=0,B=0,C=1

Answer 1

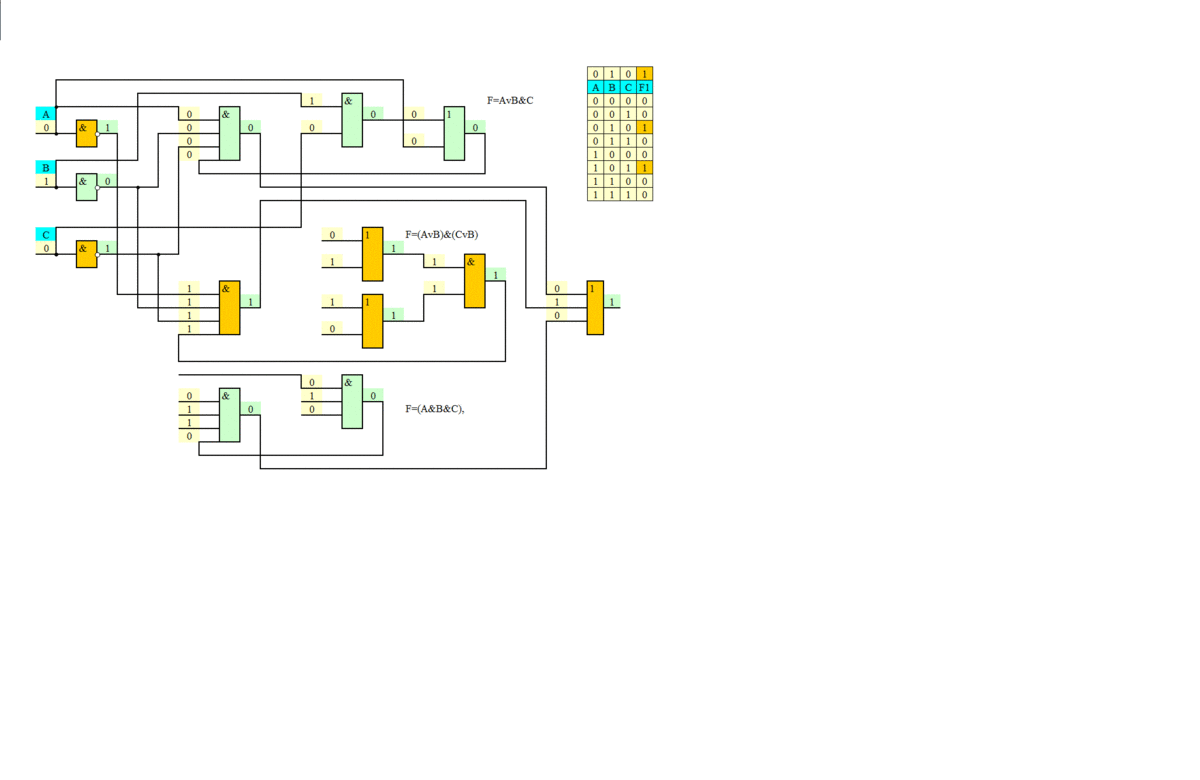

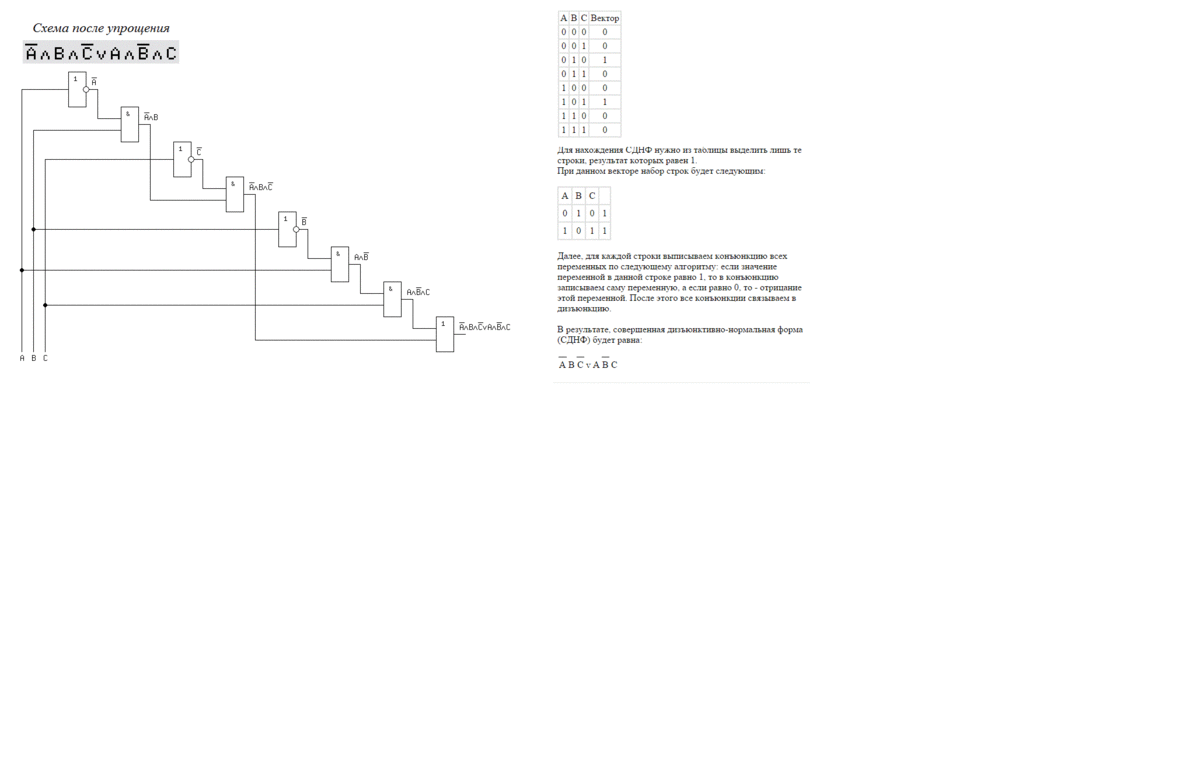

Excel лист защишен без пароля, чтобы случайно не повредить формулы. Снимаем пароль, копируем логические элементы, получаем вектор значений логической функции, по вектору находим СДНФ, упрощаем функцию и строим упрощенную схему.

af81482addbf2723cd9c5982e116808d.xls
