Question

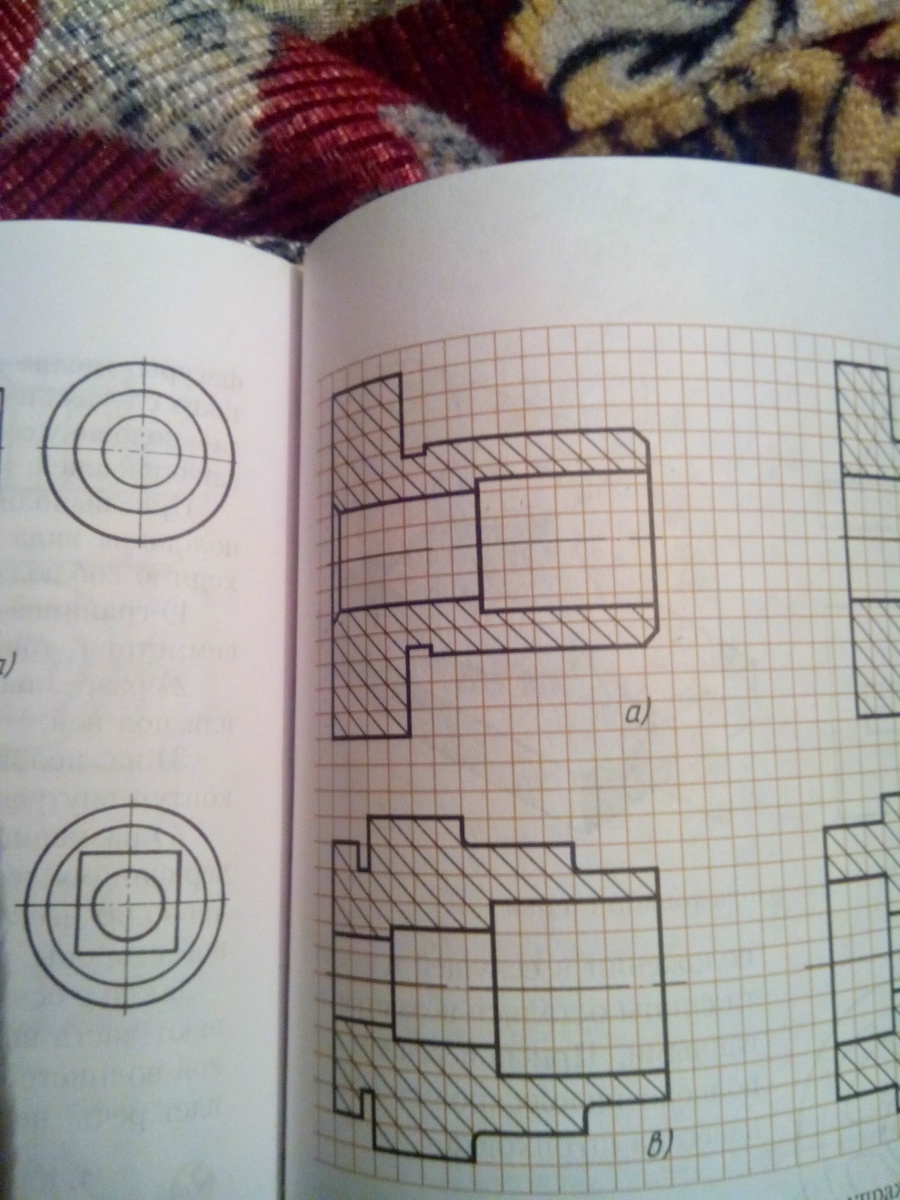

Половину вида в соединении с половиной разреза. Нанесите размеры, определите их по клеткам. Все детали цилиндрические

Answer 1

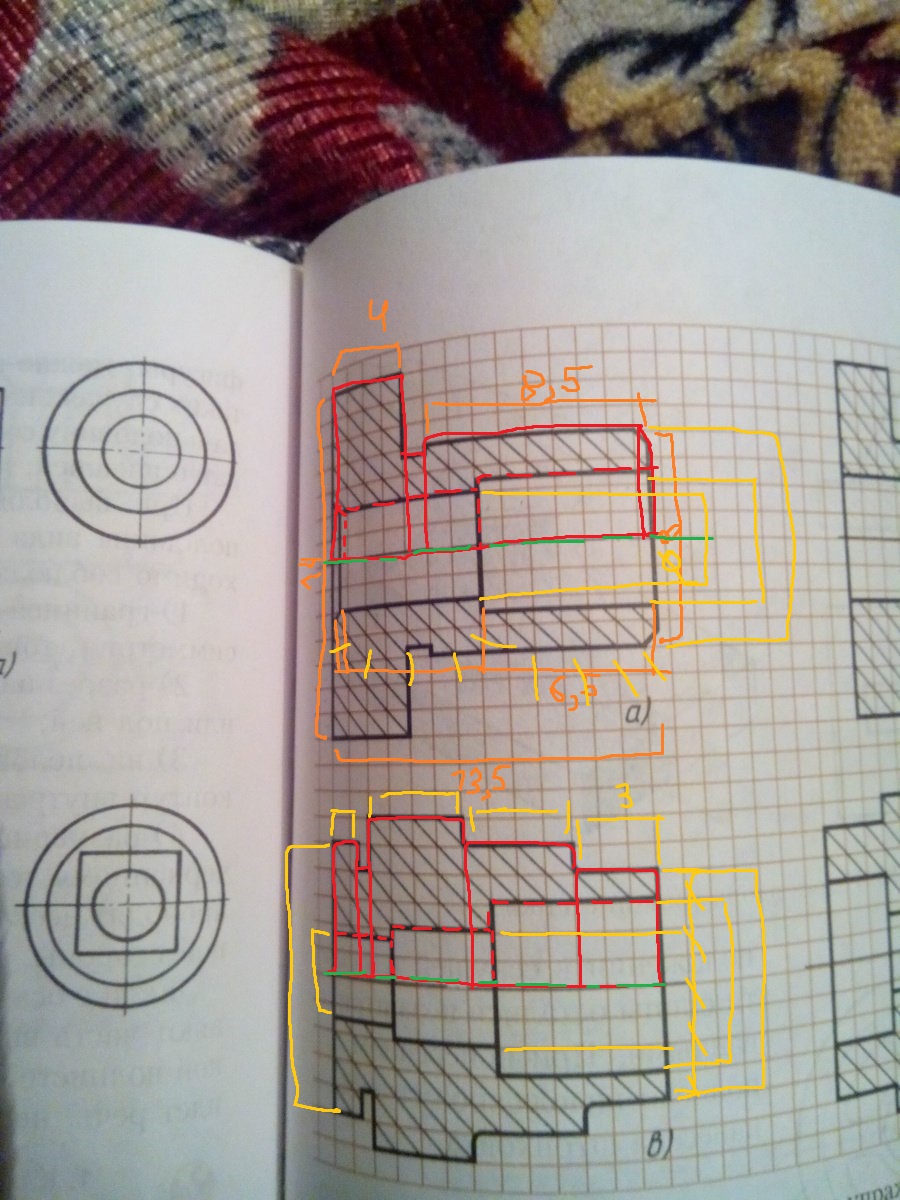

Тут ничего нету сложного. До освой сделай как главный вид верхнюю половинку. Штриховку убери, там где разная ширина, сделай основную линию толстую вниз к осевой. Замени штриховой линией. Сбоку везде диаметр. Размеры проставите сами, как их правильно ставить, я нарисовал. И да, значок диаметра отметьте везде потом по бокам, как размеры ставить будете.
