Question

Даю 30 балов

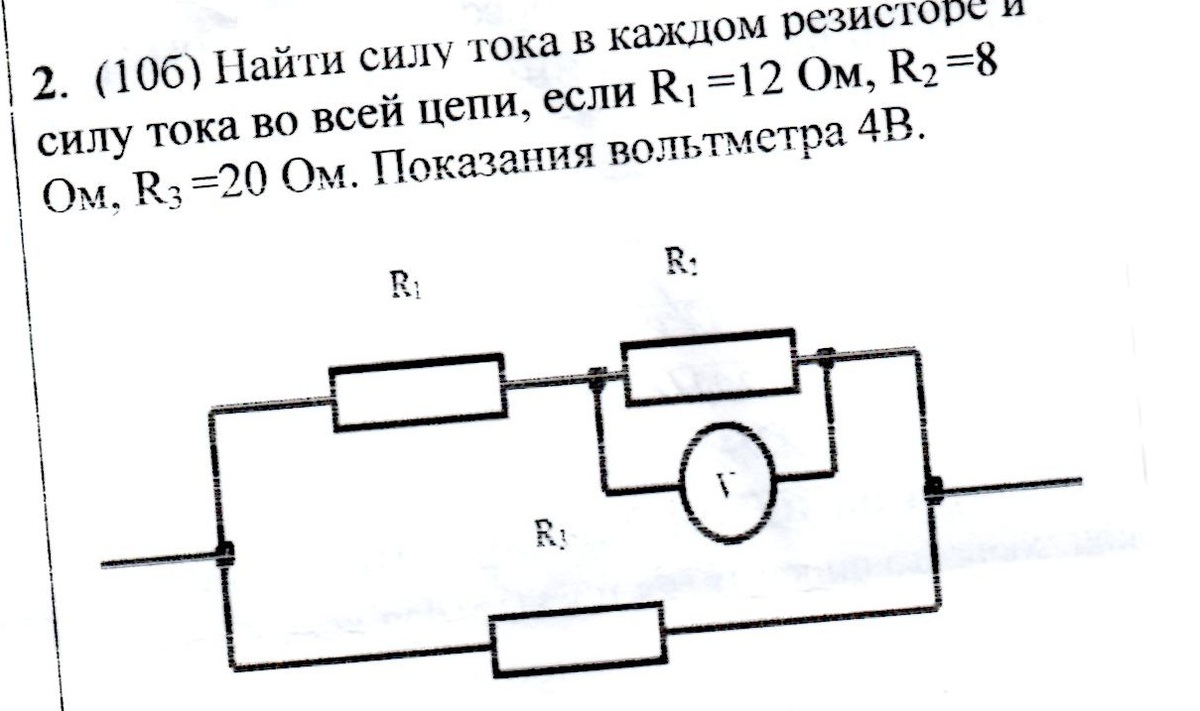

Найти силу тока в каждом резисторе и силу тока во всей цепи если R1=12 Ом R2=8 Oм R3=20 Ом . Показания вольтметра 4 В

Answer 1

I1=I2=U2/R2=4/8=0,5 А

U12=U3=I1*(R1+R2)=0,5*(8+12)=10 В

U3=U12=10 В
I3=U3/R3=10/20=0,5 A

I=I12+I3=1 А
