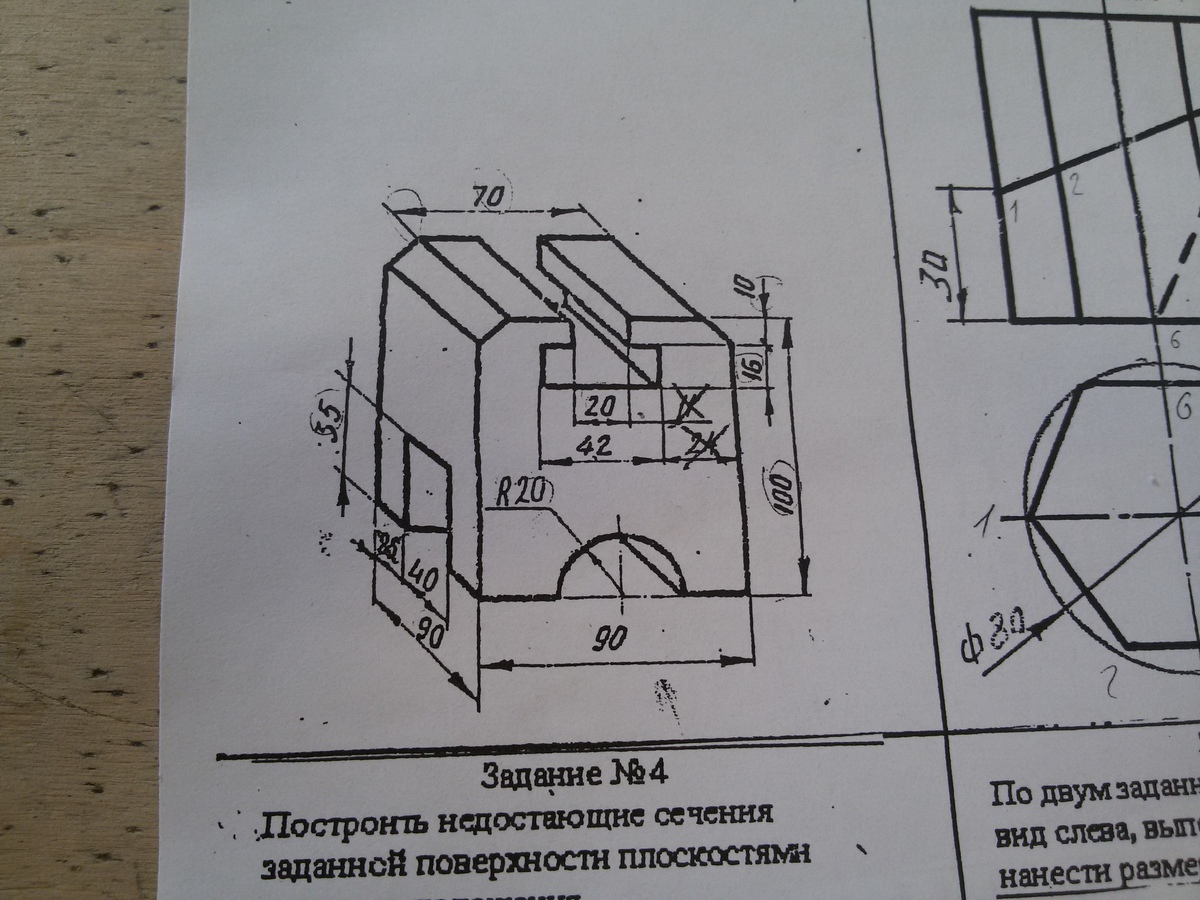

По наглядному изображению детали построить три ее вида.

Answer 1

Чертеж выполнен в масштабе 1:1. Использовался Word  поскольку не знаю есть-ли у Вас Компас или АКАД. При этом неизбежно есть некоторые погрешности. Я не стал убирать тонкие, вспомогательные линии. Надеюсь это Вам поможет разобраться в принципе построения проекций. Размеры тоже не ставил - это загромоздит чертеж. Если нужно - поставьте сами, это не сложно. Обратите внимание на тонкие линии со стрелками. Невидимые линии верхней выемки и нижнего выреза практически совпадают (40 и 42 мм - расстояние между ними 1мм). Такое расстояние весьма сложно отобразить на чертеже такого масштаба.
