Question

Какой ток течет через амперметр с пренебрежимо малым внутренним сопротивлением

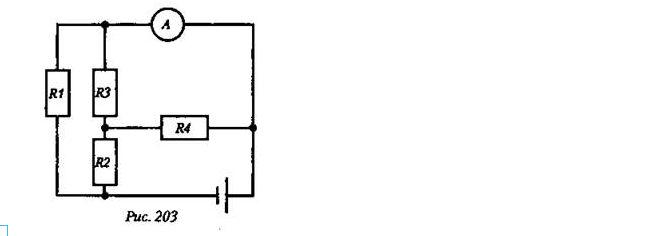

(рис. 203)?
R1 = 15 Ом; R2 = 10 Ом; R3 = 10 Ом; R4 = 10 Ом; ЭДС = 7,8 В

ЗАДАНИЕ САЙТА

Answer 1

1) найдем напряжение на внешнем участке
U= I*R=E*R/(R+r)
так как по условию r=0
значит U=E=7,8 В
2) найдем ток I1=U/R1=E/R1    R1=15 Ом
3) Найдем I2=E/(R2+R3/2)=E/R1   так как R2+R3/2=15 Ом
I3=I4=I2/2=E/2*R1
ток через амперметр Ia=I1+I3=E/R1+E/2*R1=3*E/2*R1=3*7,8/2*15=0,78 А

Ответ Ia=0,78 А
