Предмет: Физика, автор: 1996sasha

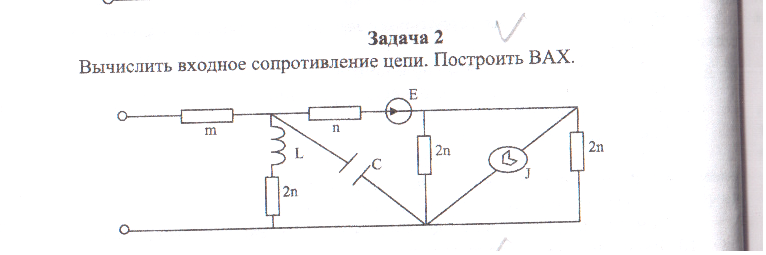

задача 2 вычислить входное сопротивление цепи рисунок приложен

Приложения:

1996sasha: значения m=7, n=29

IUV: 1) сопротивление по переменному току ?
2) источник тока в цепи и ЭДС в цепи - постоянный или переменный ток?

1996sasha: сейчас

IUV: могу вычислить входное сопротивление по постоянному току
остальное (ВАХ) - затрудняюсь, потому что надо использовать правила кирхгофа, написать и решить систему уравнений

1996sasha: не__ такое не дадут как можно проще

1996sasha: вах и не нужен

1996sasha: без баха) :-) сойдет

Ответы

Автор ответа: IUV

пытаюсь определить входное сопротивление по постоянному току
индуктивность заменяю перемычкой
емкость для постоянного тока - обрыв цепи
считаю что идеальный источник напряжения дает нулевое напряжение (заменяю перемычкой)
считаю что идеальный источник тока дает нулевой ток (заменяю обрывам цепи)

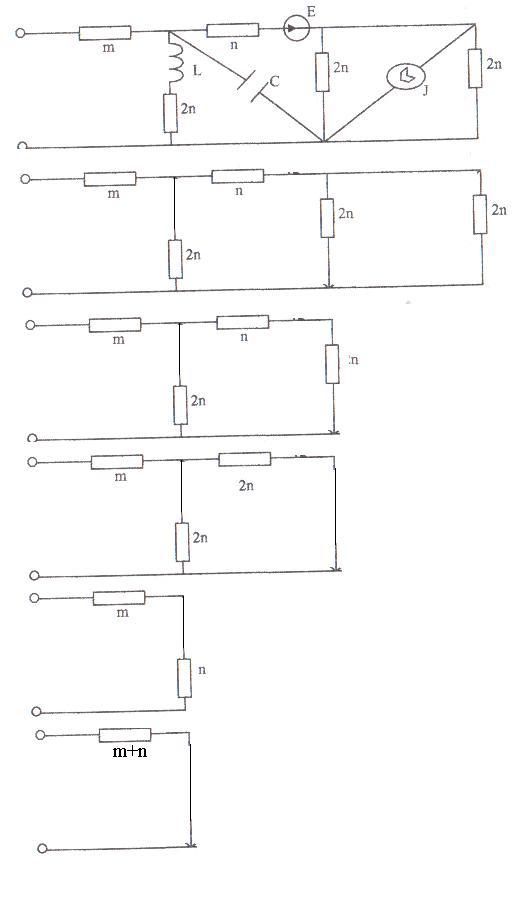

в итоге имеем справа налево схемы
сопротивления 2n и 2n соединены параллельно они дают сопротивление n
последовательно с получившимся n есть сопротивление n, они дают 2n
параллельно с получившимся 2n есть сопротивление 2n, они дают n
последовательно с получившимся n есть сопротивление m, они дают n+m

ответ: входное сопротивление цепи равно n+m Ом = 29+7 Ом =36 Ом
