Question

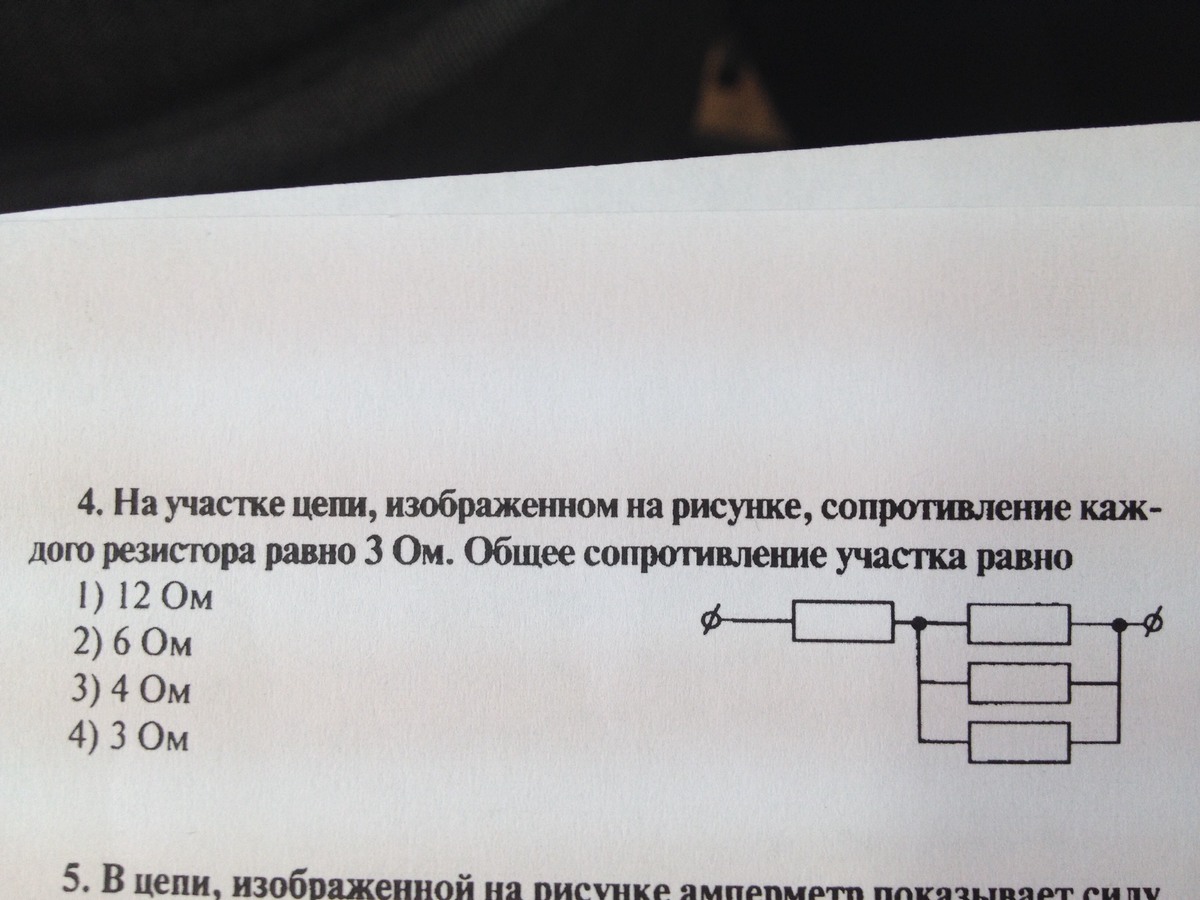

Помогите срочно!!!очень надо

Answer 1

Для параллельного участка Rn=R/3=3/3=1 Ом
R об=R+Rn=3+1=4 Ом

Answer 2

1) найдем сопротивление параллельного участка
1/r=1/R1+1/R2+1/R3=3/R1
r=R1/3=1 Ом

2) для двух последовательных участков
R=R4+r=3+1=4 Ом

Ответ R=4 Ом
