Question

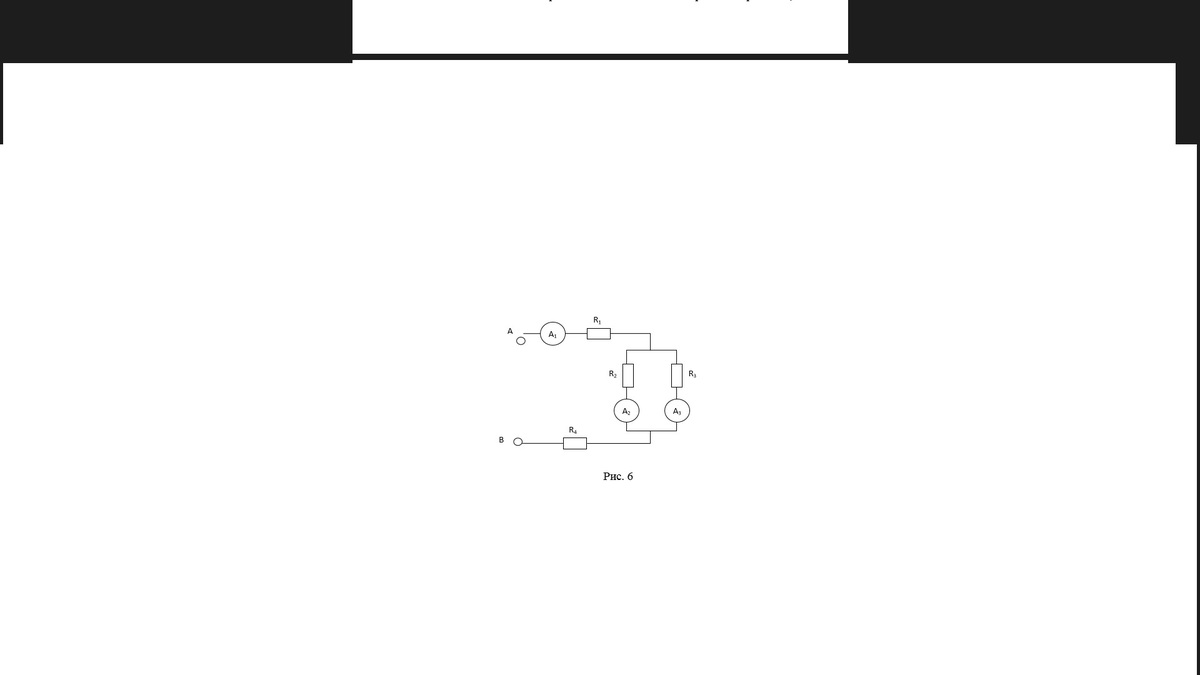

Цепь состоит из четырех сопротивлений: R1=2 Oм, R2=25 Ом, R3=40 Ом R4=4,6 Ом (рис. 6). Сила тока в цепи  I1= 5A . Определить эквивалентное сопротивление, показания второго и третьего амперметров. Сопротивление соединительных проводов не учитывать.

Answer 1

эквивалентное сопротивление $R = R_{1} + R_{4} + \frac{ R_{2} R_{3} }{ R_{2}+ R_{3} }=2+4,6+ \frac{25*40}{25+40} =22Om$

$I_{2} = I_{1} \frac{ R_{3} }{ R_{2} +R_{3} } = 5 \frac{40}{25+40} =3,08A$

$I_{3}= I_{1} - I_{2} = 5-3,08=1,92A$

Answer 2

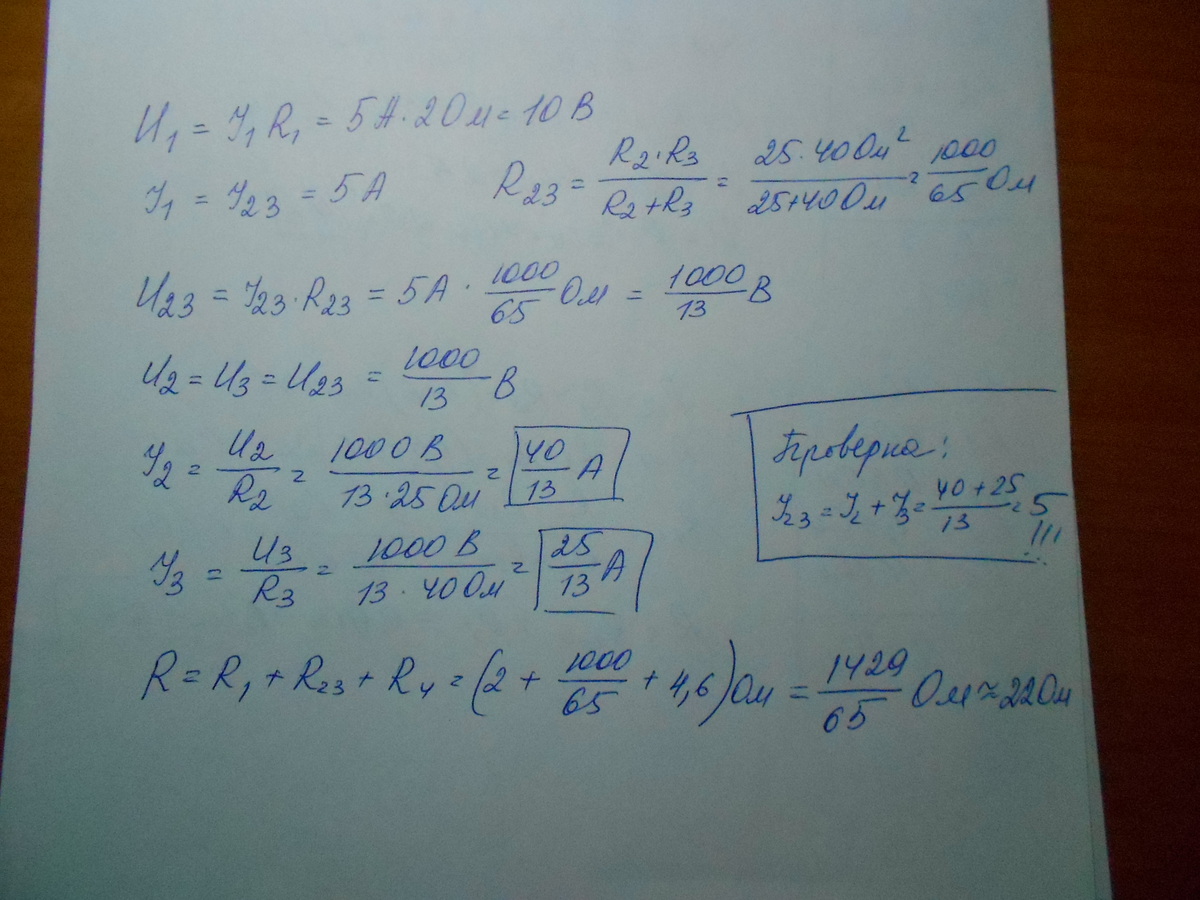

во вложении решение
