Question

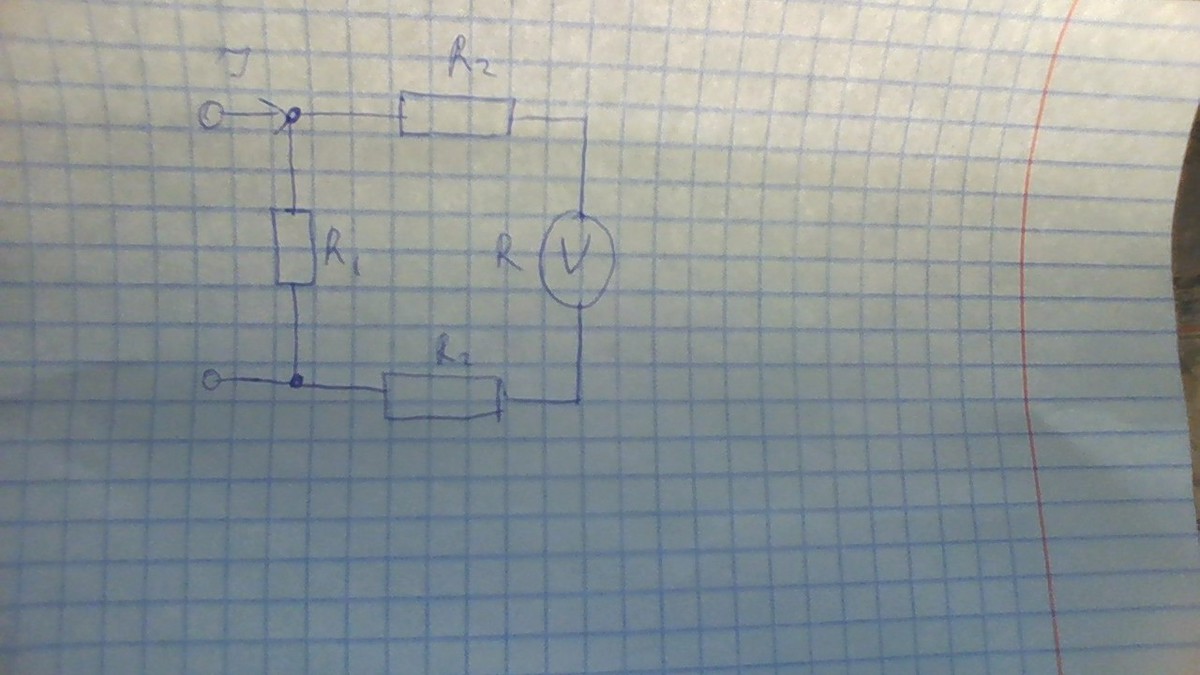

Найти показание вольтметра V с сопротивлением R в цепи, изображенной на рис. Ток до разветвления равен I, сопротивления проводников R1, и R2 известны.

Answer 1

$R_{0} = R_{2}+R_{2}+R$ сопротивление участка с вольтметром
$R_{000}^{-1} = R_{0}^{-1}+R_{1}^{-1}$ где R_000 - сопротивление всего участка цепи.
$I*R_{000} = U_{0}$ закон Ома для всей цепи
$U_{0}*R_{0} = I_{0}$ сила тока в участке с вольтметром
$U = I_{0}*R$ показания вольтметра
Общий вид $\frac{R_{1}*R}{2R_{2}+R_{1}+R} *I$
